• 簡易ダイボンダー ZD-5 本体外観

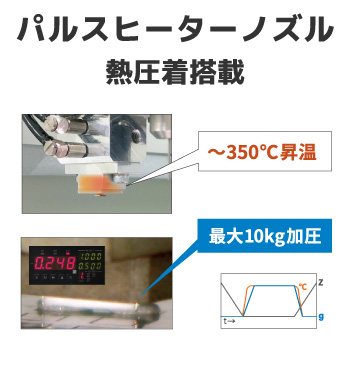

  • 急速昇温パルスヒーターノズル

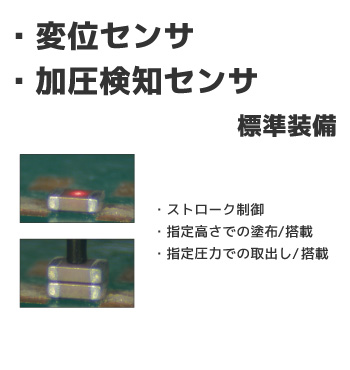

  • 変位センサと加圧検知センサを標準装備

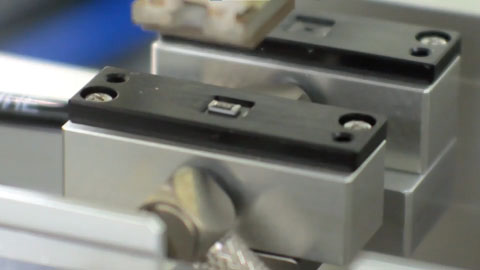

  • 簡易フリップチップ機構

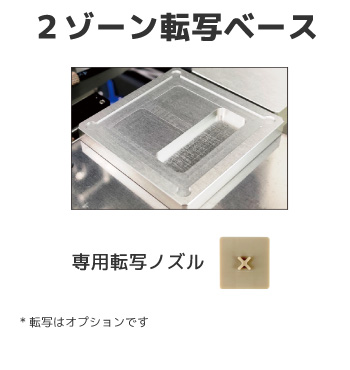

  • 簡易転写ベース

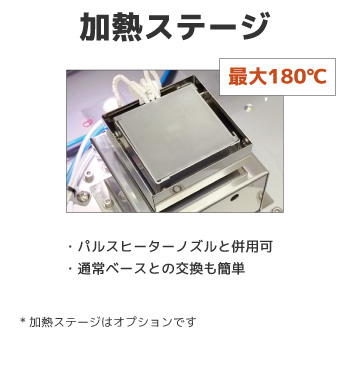

  • 下面ヒーター

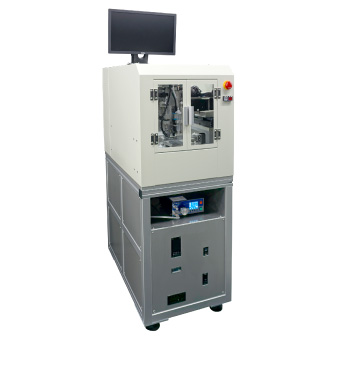

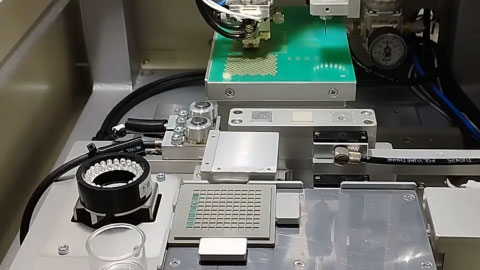

簡易ダイボンダー ZD-5 本体外観

変位センサと加圧検知センサを標準装備、バラ部品搭載や熱圧着搭載が可能な、簡易ダイボンダー ZD-5

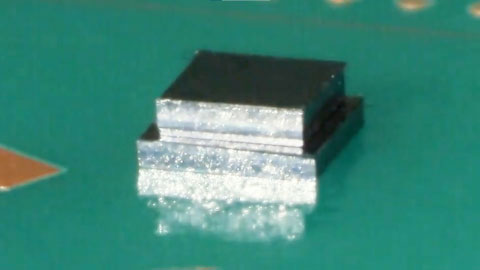

  • 搭載・塗布時のストローク制御が可能です。
  • 指定した圧力での部品取出し・搭載が可能です。

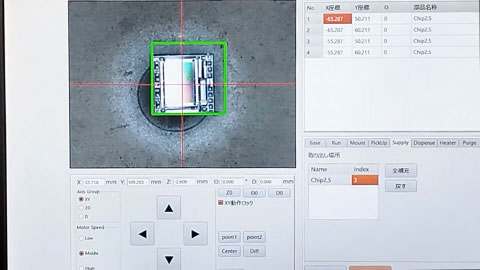

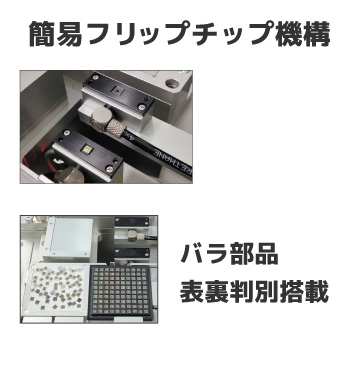

  • 自動画像処理により、バラ部品搭載ができます。簡易フリップチップ機構による反転動作ができます。
詳細仕様
実機デモのお問い合わせはこちら

ZD-5の動作を動画で見る

仕様

モデル 簡易ダイボンダー ZD-5
基本性能 ダイボンディング

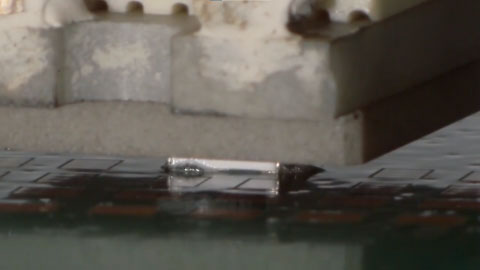

ボンディング方式 熱圧着方式
搭載精度 ±30μm
対象基板サイズ 100 × 70 ～ 100 × 120[mm]
対象基板厚 1.0～2.4[mm]
対象部品サイズ □0.3～10[mm]
部品供給 ２インチトレイ、バラ部品供給トレイ、ステージ供給
ヘッド仕様 パルスヒーターノズル、モーター駆動式ディスペンスユニット、

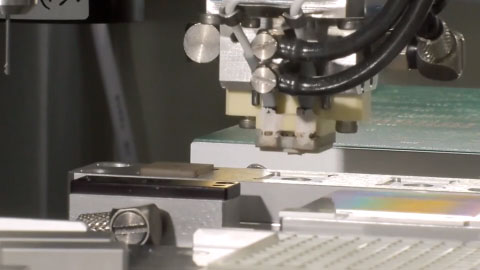

ノズル自動交換可、変位センサ、加圧検知センサ
制御ソフトウェア 専用ソフトウェア、対話形式、CSV形式でのログ保存可
電源 AC100[V] 50〜60[Hz]
エアー 工場エアー：0.4〜0.6[Mpa]
サイズ 500[W] 850[D] (1320)[H]
重量 約190[kg]
安全仕様 非常停止スイッチ、インターロック付安全カバー、シグナルタワー*、エリアセンサ*
主なオプション イオナイザー、転写ノズル、下面ヒーター、
２ゾーン転写ベース 0.1／0.05[mm]（深さ指定可）
*オプション仕様
