ガイド付クリーム半田印刷機 ST-310F1G

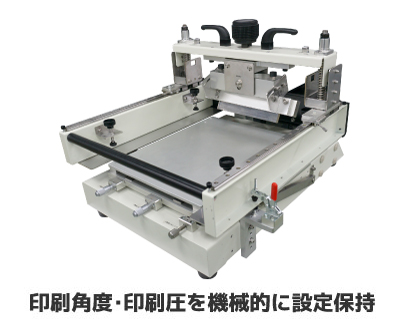

ガイド付クリーム半田印刷機 ST-310F1Gイメージ画像 印刷角度･印刷圧を機械的に設定保持

特長

印刷角度・印刷圧を機械的に設定保持しますので、作業者はスキージングスピードと版離れに集中できます。左右セルフバランス機構付で往復印刷ができます。簡易スクリーン印刷機として使用できます。

  • 0603チップパーツ、0.5ピッチBGAの印刷に使用できます。
  • 版合わせはダイアルでX・Y・Θ可変です。
  • ワークホルダー、吸引ベースを組込み可能です。
  • オプション：両面基板受け治具、吸引ベース

仕様

スキージ駆動 スキージ手動上下式
マスク枠サイズ[mm] [W]340×[D]300min〜[W]360×[D]450max
[H]20min〜30max
ワークベースサイズ[mm] [W]260×[D]330×[t]6（アルミ平板）
版合わせX･Y･Θ ダイアル X・Y ±4.5mm θ ±2°(マイクロメーター）
版離れ 手動開閉式
印圧設定 設定可能
角度設定 設定可能（45°〜55°）
スキージ L250×H40×t7[mm] 硬度約75〜80
外形寸法 幅：425
奥行：810
高さ：360
重量：約32kg
