Mサイズ基板対応、カットテープ標準対応、小型簡易チップ搭載機 MR-250M

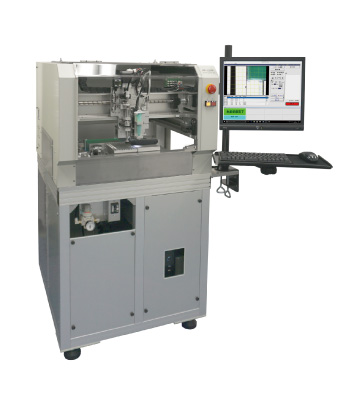

小型簡易チップ搭載機 MR-250Mイメージ画像 Mサイズ基板対応。カットテープ標準対応。
*掲載写真はオプションを含んでいます

超小型・低価格・簡単操作のMR-250
Mサイズ基板対応版


MR-250 標準仕様はこちらをクリック  
Lサイズ基板対応はこちらをクリック  


少量多品種の生産現場に

対象基板サイズ 最大330mm × 250mm、8mm幅カットテープ 最大20本供給可能。フィーダー対応も可。少量多品種の生産現場に最適。




仕様

モデル MR-250 (標準サイズ) MR-250M (Ｍサイズ対応) MR-250L (Ｌサイズ対応)
本体サイズ 幅460×奥行750×高さ(1270)[mm]
(自立式標準/卓上式あり)		 幅690×奥行840×高さ(1270)[mm]
(自立式標準/卓上式あり)		 幅960×奥行1130×高さ(1340)[mm]
(自立式のみ)
重量 約120[kg] 約170[kg] 約550[kg]
搭載精度 ±0.1mm 高精度仕様(±50um)はこちら
ワークサイズ 最大150×150[mm] 最大250×330[mm] 最大500×460[mm]
ワーク厚さ 1.0〜3.2[mm] ただし1.0mm未満はバックアップベース(オプション)で対応可
部品供給 チップスティック (8mm×10本)
テープフィーダー* (8mm×最大6本)
トレイ* (4インチ×1枚)		 チップスティック (8mm×20本)
テープフィーダー* (8mm×最大12本)
トレイ* (4インチ×2枚)		 チップスティック (8mm×40本)
テープフィーダー* (8mm×最大16本)
トレイ* (4インチ×4枚)
アライメント方式 専用コレット*、自動画像処理*、ステージアライメント*
その他

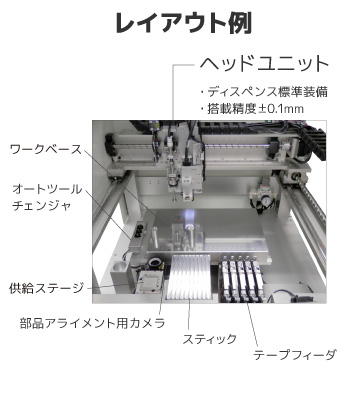

  • マウンター機能
  • ディスペンス機能
  • オートツールチェンジ機能
  • パソコン制御
電源・エアー AC100V、50/60Hz、0.4〜0.6Mpa
定価 360.0万円〜 460.0万円〜 700.0万円〜
主なオプション
  • 自動画像処理
  • ロードセル

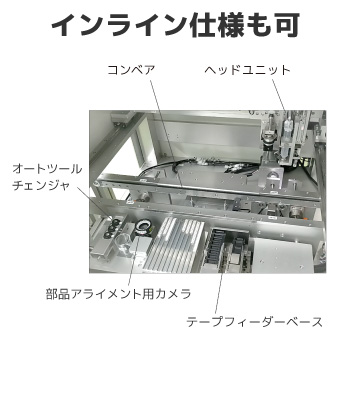

  • コンベアー仕様(インライン化)
  • テープフィーダ/パーツフィーダ対応
  • 半田ボール搭載仕様
  • バラ部品供給仕様
  • 標準ステージ/簡易ステージ
  • 標準転写ユニット/簡易転写ベース
  • ディスペンスコントローラ
  • ポイントリフロー
  • 熱圧着ユニット
  • ローダー/アンローダー
  • シグナルタワー
  • エリアセンサ
*オプション仕様
