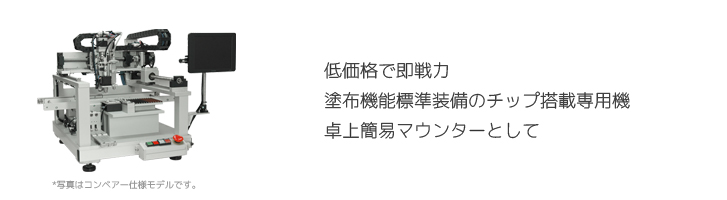

超小型簡易チップ搭載機 MR-250
特長
- ローコストで単純作業の自動化を実現。
- 持ち運び可能なモバイルサイズ。
- 直感的に判る簡単操作。
超小型・軽量
場所効率を追求した新設計により、ビールケース2ケース分ほどの大きさにすべての機能が収まります。本体約25kgの重さは、その小型性と共に「持ち運びできるマウンター」を実現します。
塗布・搭載標準装備
ヘッド部には塗布・搭載機能を標準装備、1005チップを±0.1mmの搭載精度で搭載可能、専用コレット自動交換搭載で他部品に対応します。
廉価版チップマウンターとしての使用が可能です。自動画像処理機能、コンベアー仕様、加熱機能など追加オプションによりMR-250の可能性は更に広がります。特に加熱機能を加えると、廉価版MRS-850としての使用も可能となります。
部品供給
標準で付属する12本の簡易アライメントチップスティックと、最大6本まで追加できるテープフィーダーにより、計18本の8mmテープセットを実現しました。
コンベアー対応
コンパクトサイズながら、生産ラインでも十分に実力を発揮します。ICタグやゼロΩ抵抗搭載などでのチップ搭載機もしくは簡易マウンターとしても活用できます。
MR-250の動作を動画で見る
※項目をクリックすると画面が開きます。視聴後は再度項目をクリックして折りたたんでください。
ディスペンス後、カットテープやテープフィーダー (この仕様には取付けておりません) から部品をPick Upして基板上に搭載。オートツールチェンジ機能標準装備で多様なチップサイズに対応します。
MR-250を塗布専用機としてコンベアー仕様を組み込みました。
MR-250を加熱専用機としてコンベアー仕様を組み込みました。
2台を連結
コンベアー仕様のMR-250を2台連結して、塗布と加熱の連続生産を実現しました。
管理者 or 作業者
管理者は画面の指示に従いマウスもしくはタッチパネルでデータを簡単作成。
作業者はデータを選択してスタートスイッチを押すだけで生産が行なえます。
超小型簡易チップ搭載機MR-250には、標準仕様でオートツールチェンジ機構があります。専用ビットを3種設置可能、部品毎にビットを使い分けできます。
超小型簡易チップ搭載機MR-250で撮影した、フロー槽にて半田付けする場合の接着剤塗布+チップ搭載動作です。
超小型簡易チップ搭載機MR-250の簡易アライメントステージ(オプション)の動作映像です。
超小型簡易チップ搭載機MR-250のチップ搭載動作です。
超小型簡易チップ搭載機MR-250に搭載したボトムコレットでチップ部品のアライメントを行なう映像です。
超小型簡易チップ搭載機MR-250に搭載した簡易メカチャッキングユニットでチップ部品のアライメントを行なう映像です。
MR-250の使用例
LED搭載
チップ部品の搭載テスト
後付け抵抗の搭載
コネクタ部品の搭載テスト
仕様
MR-250本体
| モデル | MR-250 | MR-250M (Ｍサイズ対応) |
|---|---|---|
| 本体サイズ・重量 | 幅450×奥行585×高さ510[mm]、約25[kg] | 幅680×奥行760×高さ554[mm]、約60[kg] |
| ワークサイズ・厚さ | 最大150×150[mm]、1.0〜2.4[mm] (標準仕様以外のサイズもオプションにて承っております) (オプション：バックアップピン) |
最大250×330[mm]、1.0〜2.4[mm] (標準仕様以外のサイズもオプションにて承っております) (オプション：バックアップピン) |
| 部品供給 | チップスティック (8mmテープ：18本) (オプション：テープフィーダー (8mmテープ：最大6本)) |
チップスティック (8mmテープ：20本) (オプション：テープフィーダー (8mmテープ：最大12本)) |
| アライメント方式 | 専用コレット(オプションで自動画像処理対応可能) | |
| 搭載精度 | ±0.1mm | |
| その他 | ディスペンス機能、オートツールチェンジ機能、パソコン制御(WindowsXP、座標データ：CSVファイル) | |
| 電源・エアー | AC100V、50/60Hz、0.5〜0.7Mpa、0.2NL/min | |
